-----------------------------CAD-----------------------------

双击打开文件后CAD窗体不是最大化，只要在CAD命令行输入taskbar回车，把数值改为0.

每次双击.dwg文件都会新开一个窗口怎么办？1. 打开一个CAD文件（如果已找开多个CAD窗口则其它全关只保留一个），输入命令：SDI，将值改为0；2.必须确保.dwg的打开方式为“AutoCAD DWG Launcher”而不是“AutoCAD Application”；3.右击CAD的图标-属性，选属性→兼容性，去掉“以管理员身份运行此程序”前面的对号。

CAD拖动图形的时候看不见被拖动的物体，输入 dragmode命令，选择“自动”

如何关闭CAD2016版右上角烦人的搜索、登陆、帮助，把下面这段代码复制，打开记事本，粘贴进去（标红处为cad2016版本号，如果用的是其它版本，这个Rxxx数字是不同的，那就要手工打开注册表按位置找了，其实就是把InfoCenterOn 修改数值 1 为 0），保存为 reg格式，双击加入注册表，重启CAD即可消除

Windows Registry Editor Version 5.00

[HKEY_CURRENT_USER\SOFTWARE\Autodesk\AutoCAD\R20.1\ACAD-F001:804\InfoCenter]
"InfoCenterOn"=dword:00000000

CAD20XX版本，经常出现CAD启动卡死，打开文件卡死，操作过程中卡死的问题，解决办法就是：将CAD安装目录中的AdDownloaderCore.dll改个名（或直接删除），再启动CAD试试
（此方法在autocad2012中会造成2012启动时进入修复功能，可以随便建一个txt文件改名为AdDownloaderCore.dll后覆盖原文件，CAD打开文件时会有个错误，确认后不影响使用！ 2013没试过，2014以后版本AdDownloaderCore.dll改名后不会有任何错误）

不想要CAD20XX启动后总是有个“开始”标签，命令行输入  startmode 值改为 0 即可。

如何将CAD当中的各种自定义设置完全复制到另外一台电脑上？开始菜单中找到CAD菜单-移植自定义设置-输出/入设置。

解决CAD高版本中鼠标悬停选项卡误选布局等误操作：在CAD中输入命令“FILETABPREVIEW”，系统变量值设为“0”即可

CAD每次启动都会新建一个Drawing1文件，很麻烦怎么办？ 每次都要手工关一下的确非常麻烦，其实很简单，输入 startup 命令，将值改为 2 即可（某些版本是 3）。

解决CAD中按F8会卡死的情况？很简单，输入 tempoverrides 命令，将值改为 0 即可。

CAD2020每次双击dwg文件都是打开一个新的CAD窗口，怎么办？1.保留一个CAD窗口其它CAD窗口都关掉，输入 SDI命令，由1改为0,（如果之前是0，改为1后再改为0），关闭CAD窗口，再双击打开2个DWG文件试试有没好，如果没好：2.右击CAD2020的快捷方式，选择兼容性，里面有一项“以管理员身份运行”，如果有√就去掉，确定后，再打开dwg文件试试。

CAD 比例缩放命令后 选择基点出现“忽略极小比例因子”无法使用R命令改变比例怎么办？只要关闭“磁吸”即可解决：菜单-工具-选项-绘图-自动捕捉设置中关闭磁吸。

CAD每次双击打开dwg文件，都会出现一个浮动的提示“输入要加载的自定义文件的名称”怎么办？打开CAD文件的时候命令行出现 s::startup-load怎么解决？这个问题困扰了我好几天，CAD2020版，网上搜到的结果是：方法1：【工具-选项-系统-安全选项】里安全级别改为“无”，没用；方法2：输入FILEDIA命令将值改为1，没用；方法3：在程序support文件夹中找到acad.rx文件，用记事本打开，清空里面的内容，保存，没用；

蝌索窝pc354.com我自己摸索的方法是：打开文件出现浮动的提示“输入要加载的自定义文件的名称”直接按ESC取消，然后点命令输入对话框后面的小箭头，里面就会有一个错误提示：

无法加载自定义文件:
C:\Users\pc354com\AppData\Roaming\Autodesk\AutoCAD 2020\R23.1\chs\support\acetmain.cuix
该自定义组的名称已存在。

问题的关键就是这个文件，直接找到这个文件删除掉（或是随便改个名字比如acetmain000.cuix），再打开dwg文件，这个浮动窗口就再也不会出现了。

-----------------------------UG(NX)-----------------------------

UG如何更改鼠标滚轮放大缩小的方向？UG默认的鼠标滚轮放大缩小是与大多数软件相反的，很不习惯

    鼠标桌面右键单击“计算机”；
    “属性”-“高级系统设置”-“环境变量”
    在弹出的窗口中，鼠标左键单击下部系统变量处的“新建”按钮；
    在弹出的窗口中输入：
    变量名：UGII_MOUSE_WHEEL
    变量值：2
    确定；
    重启UG软件，发现鼠标滚轮放大缩小方向已经改变。


UG"设置旋转点"没了快捷方式，每次右击选很麻烦，其实只要鼠标中键按着要设为旋转点的原件不放2秒后，就会自动以这个元件为中心点旋转了，更方便。

UG草图模式每次标注的尺寸前面都带了个 Px，怎么消除这个？菜单依次点击：文件-实用工具-用户默认设置-草图-常规-草图样式-将“表达式”改为“值”
UG新建文件的默认模板怎么改？打开C:\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup ，找到 model-plain-1-mm-template.prt，复制一份到桌面，然后打开桌面的 model-plain-1-mm-template.prt，并按自己的一些习惯修改这个文件后保存，然后再将桌面这个文件替换原来位置的，以后新建的文件就都是按修改过的了。

UG10变成英文版怎么办? 菜打开win系统高级设置，确保用户变量里有LANG并且值为CHS，系统变量里有UGII_LANG并且值为simpl_chinese。

UG在操作过程中经常会误点击草图模式（比如打孔）很烦，怎么关闭?菜单：文件-实用工具-用户默认设置-建模-常规-杂项，关闭【在平面上自动绘草图】，得将选择的类型改为自动判断曲线即可。

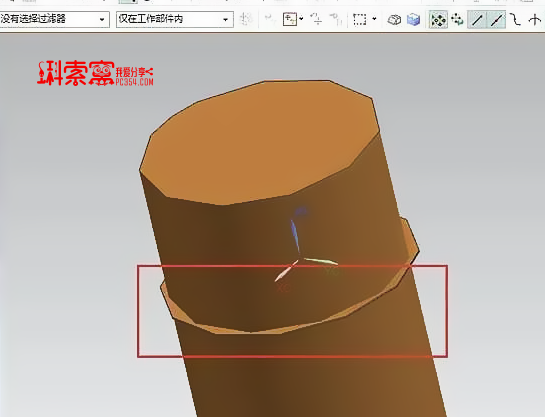

UG解决圆显示不圆、锯齿效应的技巧：操作一个UG文件，放大后发现圆变成多变型，或是很多锯齿，每次都要点“更新显示”按钮，不方便查看，如下操作：打开UG文件，菜单：《首选项》－《可视化》-《【小平面化】-【着色视图-分辨率】改为“精细”》-《【可视】-【会话设置】几项都打勾》确定即可。

如何永久关闭NX的“发现中心”？很简单，以NX1980版为例，找到C:\Program Files\Siemens\NX1980\UGTIPS\background（如果你换了别的地方安装，注意路径），里面有一个 “html” 文件夹，把它删除或是随便改个名字，然后新建一个 html.txt 文本文件，不要放任何内容，同时删除后缀 .txt ，再打开NX1980就不会有“发现中心”了。

UG怎么打开.3dxml格式文件：可以用CrossManager转换为stl格式(或是在3Dmax软件中直接导出为stl格式）,然后再在UG中【文件-导入-stl】

-----------------------------Catia-----------------------------

如何关闭catia界面中的白线框：catia界面中的白线网格框叫【地线】，通过菜单【视图-地线】点击就可以打开和关闭，如果想一劳永逸的彻底关闭地线，那就点菜单【工具-选项-常规-常规-用户界面样式把默认P3改为P2】然后重启CATIA，地线就彻底关闭了。

Catia安装后正常破解和配置后，再装两个或两个以上新版本后，打开CATIA会提示 【许可证管理器：找不到请求的产品：AL3.slt】类似这样的弹窗，不影响使用但很烦人，许可证设置里也勾选了正常的许可证，这个问题怎么办？很简单，这是多个版本的许可证设置冲突导致的，只要删除掉旧的许可证文件，就可以搞定：打开 C:\Users\你的电脑用户名\AppData\Roaming\DassaultSystemes\CATSettings ，在里面找到 Licensing.CATSettings文件，改名或直接删除，然后再打开CATIA就不会有弹窗提升了，再在许可证那个项目里去掉【DIC…】、【ED2…】、【I3D…】关掉Catia再重开就彻底搞定。

Catia怎么让2018版和2020版共存？安装Catia2018，再装Catia2020后，发现2020版打开总是提示【Wrong hostforlicense(-4)】，这个提示是许可问题，按正常情况修改注册表 的值：3085A994CF91（具体看安装方法，不赘述了），然后禁用 VirNet Network Adapter 网卡，再启用，然后打开开始菜单catia2020-tools-Environment Editor V5-6R2020，打开环境编辑器，在打开的窗口上部是安装好的catia版本，分别点击，比如2018版，然后在下面找到 CATUserSettingPath这项，右击-编辑变量，把值改为具体安装位置（比如 d:\catia2018\CATSettings），然后再在上面点2020版（会提示值已修改，要不要保存，点保存），再同样修改 CATUserSettingPath 为 d:\catia2020\CATSettings，同样保存，重启电脑即可。

---
